separatoare de hidrocarburi din beton

Suntem specializati in productia de prefabricate

Producator


SEPARATOR DE HIDROCARBURI CU DECANTOR DE NAMOL INCLUS, DIN BETON PREFABRICAT

Separatoarele produse de noi sunt realizate din beton armat pentru filtrarea de hidrocarburi, prezinta decantor de namol inclus si sunt foloste mai ales acolo unde este nevoie de montaj ingropat fara a necesita ancorare. Instalatia de separare este prevazuta cu filtre de coalescenta pentru a asigura separarea eficienta a hidrocarburilor din apa si obturator automat pentru a preveni scurgerea de hidrocarburi pe conducta de iesire din separator. Separatoarele cu decantor inclus sunt produse si certificate conform SR EN 858 si au eficienta de epurare/separare clasa I ( ≤5 mg/l continut de hidrocarburi in apa la iesirea din separator).


separator din beton prefabricat
schema separator de hidrocarburi

Schema

Eficienta separatorului de produse petroliere

  • Filtrele de coalescenta conform DIN 1999, Cap. 4-6.
  • Acestea corespund normelor DIN 1999.
  • Retinatoarele de benzina conform DIN 1999, Cap.1-3.
  • Retinatoarele de benzina si ulei conform DIN 1999, Cap.1-6.

Filtru de coalescenta


Separatorul este echipat cu filtru coalescent si functioneaza pe principiul separarii gravitationale. Filtrul de coaleascenta este un dispozitiv care efectuaeaza procesul de coalescenta. Acest filtru functioneaza ca instrument de indepartare a hidrocarburilor din apa.


Separarea lichidelor usoare/hidrocarburi din apele uzate pentru a se proteja retelele de canalizare si apele de suprafata

Conformitatea este demonstrata avand ca referinţa: SR EN 858-1:/A1:2005 Performanţele produsului: Etanseitate la lichide: Fara infiltratii conform SR EN 858-1:/A1:2005
Eficacitate: Clasa I 5 mg/l conform conform SR EN 858-1:/A1:2005
Rezistenta sub sarcina: Stabilitate structurala conform SR EN 858-1:/A1:2005
Durabilitate: Conform SR EN 858-1:/A1:2005


Separatoarele de hidrocarburi cu decantor de namol inclus din beton armat sunt realizate in unul sau mai multe bazine, au instalatie de separare cu filtre de coalescenta si au eficienta de epurare/separare clasa I ( ≤5 mg/l continut de hidrocarburi in apa la iesirea din separator).


Domenii de aplicare

  • Drumuri si autostrazi
  • Statii de alimentare combustibil (benzinarii)
  • Parcari exterioare
  • Spalatorii auto manuale si automate
  • Service-uri auto
  • Garaje
  • Platforme industriale
  • Depozite petroliere

Separatoare de hidrocarburi din beton cu decantor de namol inclus

Separator de hidrocarburi cu decantor de namol inclus debit 3l/s

Diametru exterior: 1,24 m

Inaltime bazin: 1,75 m

Conducta intrare/iesire: 110 mm

Volum decantor namol: 500 l

Volum stocare hidrocarburi: 350 l

Separator de hidrocarburi cu decantor de namol inclus debit 6l/s

Diametru exterior: 1,24 m

Inaltime bazin: 1,75 m

Conducta intrare/iesire: 160 mm

Volum decantor namol: 500 l

Volum stocare hidrocarburi: 310 l

Separator de hidrocarburi cu decantor de namol inclus debit 10 l/s

Diametru exterior: 2 m

Inaltime bazin: 2 m

Conducta intrare/iesire: 160 mm

Volum decantor namol: 3000 l

Volum stocare hidrocarburi: 600 l

Separator de hidrocarburi cu decantor de namol inclus debit 15 l/s

Diametru exterior:2 m

Inaltime bazin: 2 m

Conducta intrare/iesire: 200 mm

Volum decantor namol: 3000 l

Volum stocare hidrocarburi: 600 l

Separator de hidrocarburi cu decantor de namol inclus debit 20 l/s

Diametru exterior: 2,4 m

Inaltime bazin: 2,5 m

Conducta intrare/iesire: 200 mm

Volum decantor namol: 6000 l

Volum stocare hidrocarburi: 1100 l

Separator de hidrocarburi cu decantor de namol inclus debit 30 l/s

Diametru exterior:2,4 m

Inaltime bazin: 2,5 m

Conducta intrare/iesire: 250 mm

Volum decantor namol: 6000 l

Volum stocare hidrocarburi: 1100 l

Separator de hidrocarburi cu decantor de namol inclus debit 40 l/s

Diametru exterior: 2,4 m

Inaltime bazin: 2,5 m

Conducta intrare/iesire: 315 mm

Volum decantor namol: 6000 l

Volum stocare hidrocarburi: 1100 l

Separator de hidrocarburi cu decantor de namol inclus debit 50 l/s

Diametru exterior:2,4 m

Inaltime bazin: 2,5 m

Conducta intrare/iesire: 315 mm

Volum decantor namol: 6000 l

Volum stocare hidrocarburi: 1100 l

Separator de hidrocarburi cu decantor de namol inclus debit 65 l/s

Diametru exterior: 2,4 m

Inaltime bazin: 2,5 m

Conducta intrare/iesire: 315 mm

Volum decantor namol: 6000 l

Volum stocare hidrocarburi: 1100 l

Separator de hidrocarburi cu decantor de namol inclus debit 80 l/s

Diametru exterior:2,4 m

Inaltime bazin: 2,5 m

Conducta intrare/iesire: 315 mm

Volum decantor namol: 6000 l

Volum stocare hidrocarburi: 1100 l

Separatoare de hidrocarburi cu dispozitiv de ocolire ( by-pass), din beton, conform SR EN 858

Separator de hidrocarburi din beton cu by-pass debit nominal 3 l/s - maxim 15 l/s

Diametru exterior bazin: 1,24 m

Inaltime bazin: 1,75 m

Conducta intrare/iesire: 110 mm

Volum decantor namol: 500 l

Volum stocare hidrocarburi: 350 l

Separator de hidrocarburi din beton cu by-pass debit nominal 6l/s - maxim 15 l/s

Diametru exterior: 1,24 m

Inaltime bazin: 1,75 m

Conducta intrare/iesire: 160 mm

Volum decantor namol: 500 l

Volum stocare hidrocarburi: 310 l

Separator de hidrocarburi din beton cu by-pass debit nominal 10l/s - maxim 50 l/s

Diametru exterior: 2 m

Inaltime bazin: 2 m

Conducta intrare/iesire: 160 mm

Volum decantor namol: 3000 l

Volum stocare hidrocarburi: 600 l

Separator de hidrocarburi din beton cu by-pass debit nominal 15l/s - maxim 75 l/s

Diametru exterior:2 m

Inaltime bazin: 2 m

Conducta intrare/iesire: 200 mm

Volum decantor namol: 3000 l

Volum stocare hidrocarburi: 600 l

Separator de hidrocarburi din beton cu by-pass debit nominal 20l/s - maxim 100 l/s

Diametru exterior: 2,4 m

Inaltime bazin: 2,5 m

Conducta intrare/iesire: 200 mm

Volum decantor namol: 6000 l

Volum stocare hidrocarburi: 1100 l

Separator de hidrocarburi din beton cu by-pass debit nominal 30l/s - maxim 150 l/s

Diametru exterior:2,4 m

Inaltime bazin: 2,5 m

Conducta intrare/iesire: 250 mm

Volum decantor namol: 6000 l

Volum stocare hidrocarburi: 1100 l

Separator de hidrocarburi din beton cu by-pass debit nominal 40l/s - maxim 200 l/s

Diametru exterior: 2,4 m

Inaltime bazin: 2,5 m

Conducta intrare/iesire: 315 mm

Volum decantor namol: 6000 l

Volum stocare hidrocarburi: 1100 l

Separator de hidrocarburi din beton cu by-pass debit nominal 50l/s - maxim 250 l/s

Diametru exterior:2,4 m

Inaltime bazin: 2,5 m

Conducta intrare/iesire: 315 mm

Volum decantor namol: 6000 l

Volum stocare hidrocarburi: 1100 l

Separator de hidrocarburi din beton cu by-pass debit nominal 65 l/s - maxim 325 l/s

Diametru exterior: 2,4 m

Inaltime bazin: 2,5 m

Conducta intrare/iesire: 315 mm

Volum decantor namol: 6000 l

Volum stocare hidrocarburi: 1100 l

Separator de hidrocarburi din beton cu by-pass debit nominal 80 l/s - maxim 400 l/s

Diametru exterior:2,4 m

Inaltime bazin: 2,5 m

Conducta intrare/iesire: 315 mm

Volum decantor namol: 6000 l

Volum stocare hidrocarburi: 1100 l

Instructiuni de montaj

Pentru o functionare normala a echipamentelor este necesara o manipulare si montare corecta a acestora. Aceste lucruri sunt extrem de simple daca se urmaresc urmatoarele etape:

1. Descarcare si reamplasare Se va face numai cu ajutorul urechilor de ridicat si cu cabluri adecvate de legat. Cablul utilizat (sufa) va trebui sa aiba o lungime suficienta pentru a se evita deteriorarea separatorului.

2. Conditii de fundare Excavatia va fi prevazuta pe fund cu un strat de nisip sau pietris compactat sau, in caz de nevoie, cu un strat de beton slab.

3. Montajul Se indreapta axa conductelor in directia adecvata. Se controleaza sensul scurgerii. Se verifica orizontalitatea instalatiei. Se racordeaza conductele aferente. Se monteaza capacul astfel incat gura de vizitare sa permita accesul atat la plutitor si la elementul de coalescenta cat si pe langa acestea pentru vidanjarea colectorului de aluviuni din partea inferioara a separatorului.

4. Executia umpluturii in jurul separatorului. Umplerea se face pe straturi circulare, care vor fi compactate corespunzator.

Punerea in functiune a separatoarelor dupa faza de montaj se face in felul urmator: - Ridicati 10-20cm plutitorul si il asigurati; - umpleti instalatia complet cu apa curata; - amplasati plutitorul in locas, controlati pozitia si mobilitatea acestuia si montati elementul de Coalescenta (daca este cazul);

Poze

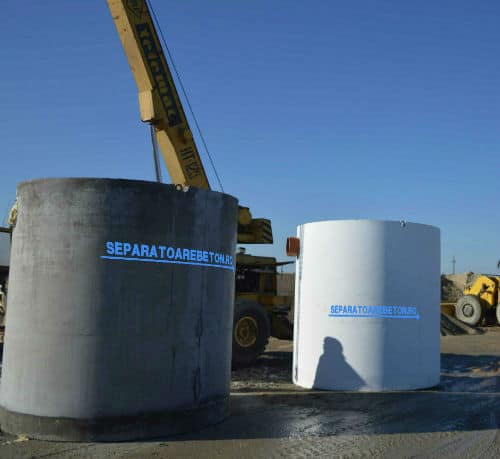

separator

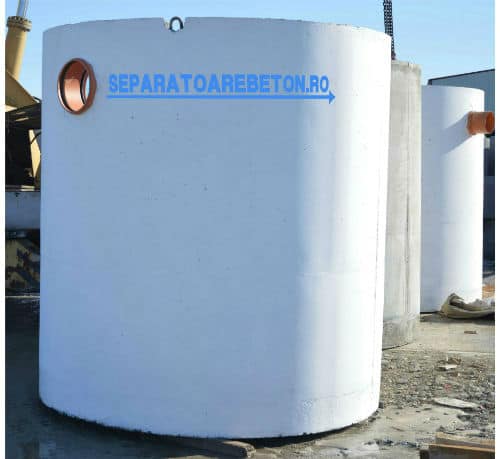

separatoare de ulei si benzina

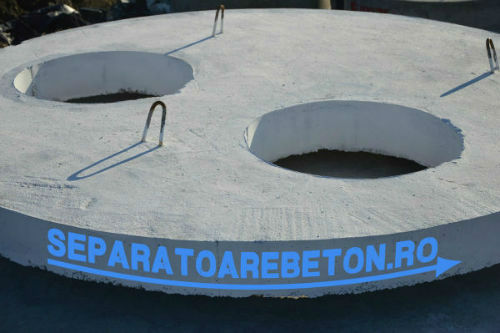

Capac de beton cu 2 capace carosabile de fonta
